Dans la fabrication de haute précision allant du découpage de tranches semi-conductrices à la production de verre optique ultra-mince et de shims en alliage durci, la précision de coupe est passée d'une métrique de qualité à une nécessité fondamentale. À mesure que les industries s'orientent vers des tolérances inférieures au micron, le comportement mécanique du système de coupe en rotation à grande vitesse détermine non seulement le taux de rendement mais aussi l'intégrité structurelle du composant final.

Atteindre supérieur Découpe de disque La précision nécessite une approche analytique de l'architecture dynamique de la machine Il ne suffit plus de se concentrer uniquement sur la netteté de la lame ; les ingénieurs doivent désormais rendre compte de l'interaction complexe entre la cinématique de la broche, la dérive thermique, et la capacité d'amortissement des vibrations de l'ensemble.

Définir les paramètres de précision de coupe du disque

Dans le contexte du tranchage industriel, la précision est un concept multidimensionnel Elle englobe la tolérance dimensionnelle, le parallélisme des faces coupées, et la micro-topographie de la saignée Le principal moteur de ces résultats est le système de broche.

La rigidité mécanique de la broche dicte le comportement de l'outil au moment de l'impact avec la pièce à usiner Si la stabilité de la broche est compromise, même d'une magnitude de deux micromètres, les vibrations harmoniques résultantes se manifesteront comme visibles “chatter marks” sur la surface coupée Pour les applications à grande vitesse dépassant 30 000 tr/min, le système doit maintenir son centre géométrique tout en étant soumis à des charges radiales et axiales importantes Cette stabilité est la base physique sur laquelle toutes les Précisions de Coupe de Disque sont construites.

L'impact de l'écoulement de la broche sur le parallélisme de surface

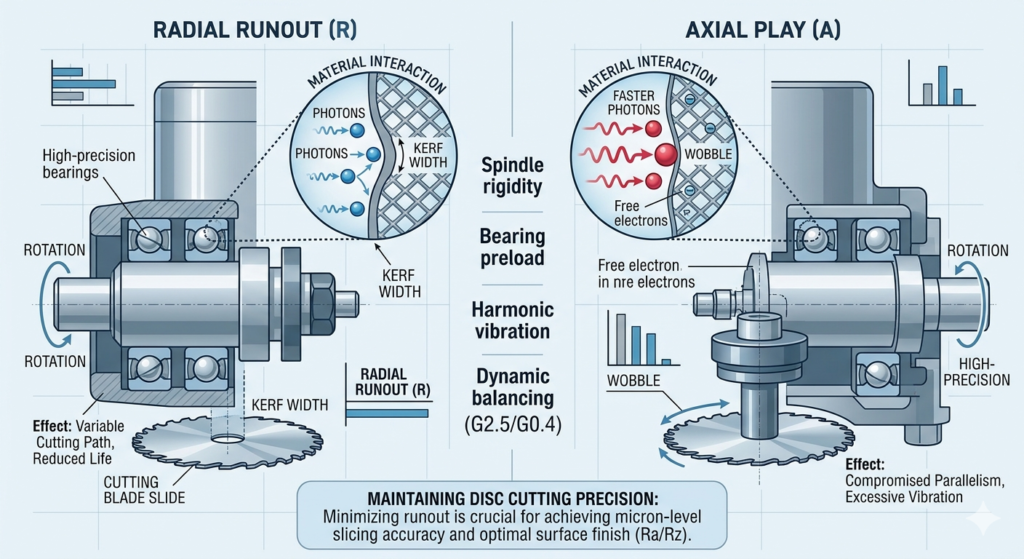

Pour optimiser la Précision du Disque, il faut différencier le faux-rond radial et le jeu axial Le faux-rond radial l'écart de la rotation de la broche de ses axes théoriques aux imprécisions de la largeur de la saignée et peut provoquer une usure prématurée de la lame Cependant, pour le tranchage du disque mince, le jeu axial est souvent la force la plus destructrice.

Le déplacement axial pendant la rotation fait que les“ de la lame oscillent latéralement. Cette oscillation compromet directement le parallélisme de la pièce tranchée. Lorsqu'on vise une précision de tranchage du métal au niveau du micron, l'utilisation de roulements à billes à contact angulaire ou de roulements à air de haute précision devient obligatoire. Selon la documentation technique de SKF, la précision de fonctionnement d'une broche est fortement influencée par la précharge interne et la stabilité thermique de l'agencement de roulements.

Exigences d'équilibrage : la norme ISO 1940

Un composant critique, mais souvent négligé, de la Précision de Découpe du Disque est l'équilibre dynamique de l'ensemble rotatif A des vitesses élevées, tout balourd résiduel génère des forces centrifuges qui augmentent exponentiellement avec la vitesse ($F = m \cdot r \cdot \omega^2$).

Le respect de la norme ISO 1940-1 est essentiel pour toute installation ciblant les marchés industriels de haut niveau Pour le tranchage de précision, il faut généralement une teneur d'équilibre de G2,5 ou G0,4 Le maintien d'une teneur d'équilibre G2,5 pour la durée de vie de la broche garantit que les amplitudes de vibration restent inférieures au seuil qui interférerait avec le chemin de coupe Sans un équilibrage approprié, la broche devient effectivement un générateur de vibrations, détruisant systématiquement la précision de coupe du disque que le reste de la machine est conçu pour fournir.

Référence technique : ISO 1940-1 :2003 Vibrations mécaniques Exigences de qualité d'équilibre pour les rotors.

Déplacement thermique et dérive au niveau micronique

Lors de cycles de production prolongés, la génération de chaleur au sein du moteur de broche et des roulements provoque une dilatation linéaire de l'arbre Cette dérive thermique peut décaler la position de l'outil de plusieurs microns en une heure, érodant silencieusement la Précision de Découpe du Disque établie au début du poste.

Les fabricants avancés atténuent cela en utilisant des broches ou des arbres refroidis par liquide construits à partir d'alliages spécialisés avec de faibles coefficients de dilatation thermique La gestion du déplacement thermique n'est pas simplement une tâche de maintenance ; il s'agit d'une stratégie de base pour atteindre une précision de tranchage du métal au niveau Micron dans des environnements de fabrication 24 h/24 et 7 j/7. Lorsque la température fluctue, la capacité d'amortissement des vibrations du châssis de la machine change également, ce qui complique encore la matrice de précision.

Étapes pratiques : Comment réduire l'écoulement de la broche lors de la découpe du disque

Pour rectifier les problèmes de précision sur le sol de l'usine, un protocole de dépannage systématique est requis Pour améliorer votre Précision de Découpe de Disques, mettez en œuvre les étapes techniques suivantes :

1. Cartographie dynamique des éruptions : Utilisez des capteurs capacitifs sans contact ou des interféromètres laser pour mesurer le voile à des vitesses opérationnelles, et pas seulement au repos.

2.Inspection de l'interface de bride : Assurez-vous que la bride porte-outil est exempte de débris à l'échelle du micron Une seule particule de poussière peut créer un effet de levier, grossissant le voile au bord de la lame.

3.Étalonnage de précharge du roulement : Vérifiez que les roulements de broche sont préchargés selon les spécifications du fabricant pour éviter la déambulation axiale.

4.Équilibrage in situ : Effectuer l'équilibrage final de la broche avec la lame de coupe fixée pour tenir compte de la totalité de la masse en rotation.

Se concentrer sur ces interfaces mécaniques est le seul moyen d’atteindre une tolérance inférieure au micron lors du tranchage de disques minces.

Intégrité de la surface : précision Ra/Rz et Slicing

La dernière preuve de la Précision de la Coupe du Disque se trouve dans la rugosité de surface (Ra/Rz).La finition de surface est un reflet direct de la micro-stabilité de la coupe Si la broche présente une instabilité même mineure, la fréquence sera enregistrée sur la surface du matériau comme un motif d'onde périodique.

Le dépannage de l'ondulation de la surface dans la découpe de disque à grande vitesse nécessite une analyse de la rigidité du système d“”.“ Si la force de coupe dépasse la rigidité instantanée de la broche, l'outil va dévier, créant un effet microscopique de ”climb“ et d”“drop” Cela non seulement ruine la finition mais compromet également la précision volumétrique de la pièce.

La valeur économique des tranchages de haute précision

Investir dans la précision de la découpe de disque est une décision économique autant que technique Dans les industries où les matériaux bruts tels que le silicium monocristallin ou les aimants en terres rares sont extrêmement coûteux, réduire la perte de kerf même de 10 microns peut entraîner des économies annuelles significatives.

Par ailleurs, le tranchage de haute précision élimine le besoin de procédés secondaires de broyage ou de rodage En atteignant les dimensions cibles directement à partir de la coupe, les fabricants réduisent les temps de cycle et la consommation d'énergie Par conséquent, la poursuite de la précision de la découpe au disque est une poursuite de l'efficacité de fabrication allégée.

Conclusion

En fin de compte, le maintien de la précision de coupe du disque est un processus continu de surveillance et de réglage. Cela nécessite une compréhension approfondie de la stabilité de la broche, un engagement envers les normes d'équilibrage ISO 1940 et une approche rigoureuse de la maintenance mécanique.

Pour l'ingénieur moderne, le but est clair : transformer le processus de coupe d'une source de variabilité en une source d'avantage concurrentiel En maîtrisant les variables qui régissent la précision de la découpe du disque, les fabricants peuvent respecter les normes mondiales les plus strictes et livrer des produits qui définissent l'avant-garde de la capacité industrielle.
